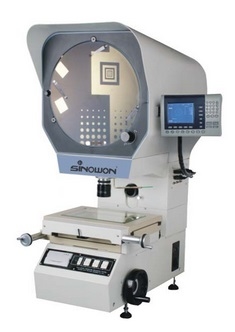

立式投影儀VP400系列 VP400-2515
?400mm立式投影儀VP400-2515系列特點：
? 超亮高解析度直徑400mm磨砂投影屏；
? 座標測量示值誤差可達(3+L/200)μm，L為被測長度(單位：mm)；
? 工件影像可以是全正像也可為倒像；
? 250x150mm工作行程，可選300x200mm；
? 可調輪廓光和表面光源；
? 多功能數據處理器DP300；
? 配有微型打印機；
? 可選配10X,20X,50X,100X物鏡，旋轉工作臺，腳踏開關，尋邊器等。
應用范圍：
廣泛應用于五金、沖壓、精密塑膠、端子、模具、螺絲等，可率檢測各形狀復雜工件的輪廊尺寸及表面尺寸。
技術參數：
反向型
VP400-2515 (#511-431)
VP400-3020 (#511-451)
正像型
VP400-2515Z(#511-441)
VP400-3020Z(#511-461)
金屬臺面尺寸
408 x 308mm
510x290 mm
玻璃臺面尺寸
306 x 196mm
360x260 mm
X ,Y軸坐標行程
250 x 150mm
300x200 mm
Z軸坐標行程
100mm (調焦)
100mm (調焦)
測量精度
≤3+L/200(um)
X、Y軸坐標數顯解析度
0.0005 mm
投影屏
投影屏尺寸 :?435mm, 使用范圍 ≥ ?400(刻有 "* " 線)
影旋轉范圍: 0~ 360°;旋轉角度數顯解析度: 1’ or 0.01°
數據處理器
DP300 (561-301) 多功能數據處理系統
光源
透射與反射照明光源:24V/150W 鹵素燈（帶照明光線）
冷卻方式
強制風冷(3軸流風扇)
電源
AC110V/60Hz; 220V/50Hz, 650W
儀器尺寸(LxWxH)
760 x 530 x 1100mm
760 x 530 x 1100mm
包裝尺寸
1540 x 790 x 1500mm
1540 x 790 x 1500mm
毛重/凈重
260/220Kg
290/250Kg
標準配置：
附件名稱
貨號#
附件名稱
貨號#
數顯表 DP300
561-301
VP400-10X 物鏡
511*W11
打印機
581-901
半反半透鏡
511-T11
夾具
581-341
說明書
VP400-2515
可選配置：
附件名稱
貨號#
附件名稱
貨號#
測量軟件
581-101
旋轉工作臺 RT 2
581-521
VP400-20X物鏡
511*W21
VP400-50X 物鏡
511*W31
工件夾板
581-841
V型夾具
581-831
工具柜 ST 02
581-621
腳踏開關 ST 150
581-351
旋轉工作臺 RT 3
581-531
打印紙
581-911
頂針架
581-851
標準測試塊 ST 120
581-801
