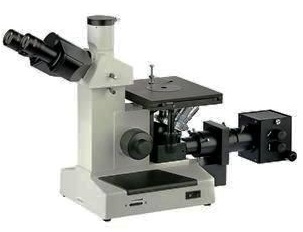

倒置金相顯微鏡 DX40
金相顯微鏡 DX40
常規應用帶偏光倒置金相顯微鏡
- 常規應用三目倒置金相顯微鏡
- 成像清溪,操作方便,配置完善
- 偏光裝置,明場柯勒照明
- 可升級圖像處理與分析系統
- 適宜企業理化室和高等院校
技術參數
物目鏡和放大倍率
| 總放大倍率： | 40×-500×,共8個放大倍率 |
| 平場物鏡： | 4×,10×,20×,40× |
| 物鏡轉換器： | 四孔滾珠內定位 |
| 寬視野目鏡： | WF10×/18mm,平場PL12.5×/16mm |
| 分劃目鏡： | 10×變焦,格值0.1mm,視度補償 |
| 測微尺C1： | 格值0.01/1mm |
規 格
| 雙目鏡筒： | 鉸鏈式,傾角45o,瞳距55-75mm,屈光度±5D可調 |
| 影像輸出： | 三目同步光學輸出,標準接口 |
| 機械載物臺： | 雙支承172*142mm,同軸移動30*30mm,游標0.1mm |
| 載物盤： | 通光孔徑Φ10mm,Φ20mm,Φ30mm,附試樣夾 |
|
調焦機構：
|
同軸粗微動,升降30mm,微調2μm,調焦定位和松緊調節 |
| 同軸照明： | 明場柯勒照明,可變孔徑和視場光闌,鹵素燈12V/20W |
| 偏光裝置： | 檢偏鏡可360o轉動,起偏鏡,檢偏鏡均可移出光路 |
| 濾色片： | 黃/綠/藍 |
| 輸入功率： | AC90-240V/50-60Hz/30VA |
|
儀器包裝：
|
體積48*40*36Cm3,重量9kg
|
參數表
|
長工作距平場物鏡
|
總放大倍率
|
|||
|
放大倍率
|
數值孔徑NA
|
工作距離mm
|
目鏡10×
|
目鏡12.5×
|
|
4×
|
0.10
|
25
|
40×
|
50×
|
|
10×
|
0.25
|
11
|
100×
|
125×
|
|
20×
|
0.40
|
9
|
200×
|
250×
|
|
40×
|
0.60
|
3.8
|
400×
|
500×
|
儀器成套性
| ⑴儀器主機 | ⑵目鏡筒 | ⑶標準接口 | ⑷物鏡目鏡 |
| ⑸分劃目鏡 | ⑹測微尺 | ⑺載物盤 | ⑻試樣夾 |
| ⑼濾色片 | ⑽偏光裝置 | ⑾防塵罩蓋 | ⑿備用品 |
| ⒀隨機文件 |
選配件
| A. | 平場物鏡：50×,80×,100×oil |
| B. | 顯微攝影攝像與圖像處理,金相圖像分析系統 |
| C. | 金相制樣設備：拋光機,預磨機,鑲嵌機,切割機及輔料等 |
