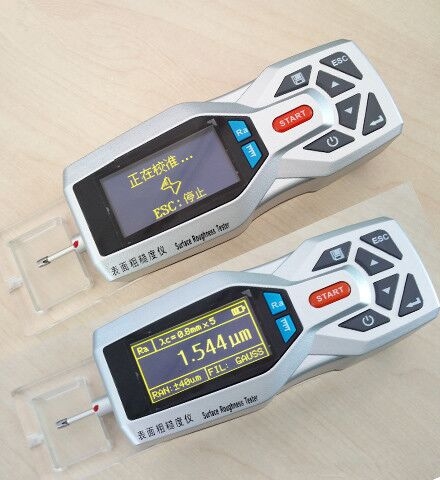

TR200 粗糙度檢測儀 表面粗糙度儀
產品用途：
精密粗糙度儀TR200是一種表面光潔度檢測儀器，可對多種機械加工零件表面的粗糙度進行測量，包括平面、斜面、外圓柱面，曲面，小孔，溝槽及車軸等。
適用范圍：金屬與非金屬被測零件表面粗糙度的檢測，適用于多種機加工零件、機械加工制造業、檢測、商檢等部門，尤其適用于大型工件及生產流水線的現場檢驗，以及檢測、計量、商檢等部門的外出檢定，不會對工件產生損傷。
主要特點：
·機電一體化設計，體積小，重量輕，使用方便；
·采用DSP芯片進行控制和數據處理，速度快，功耗低；
·兼容ISO、DIN、ANSI、JIS多個標準；
·連續工作時間大于20小時
·超大容量數據存儲，可存儲100組原始數據及波形
·實時時鐘設置及顯示，方便數據記錄及存儲
·具有自動休眠、自動關機等節電功能
·可靠防電機走死電路及軟件設計
·顯示測量信息、菜單提示信息、錯誤信息及開關機等各種提示說明信息
·中/英文語言選擇；
·可連接電腦和打印機；
·打印全部參數或打印用戶設定的任意參數。
·可選配藍牙功能。
·可選配曲面傳感器、小孔傳感器、測量平臺、傳感器護套、接長桿等附件。
主要參數：
|
名稱 |
內容 |
|
|
測量 范圍 |
Z軸（垂直） |
160μm |
|
X軸（水平） |
17.5mm |
|
|
分辨率 |
Z軸 （垂直） |
0．01μm/±20μm |
|
0．02μm/±40μm |
||
|
0．04μm/±80μm |
||
|
測量 項目 |
參數 |
Ra Rz==Ry(JIS) Rq Rt==Rmax Rp Rv R3z R3y Rz(JIS) Rs Rsk Rku Rsm Rmr |
|
標準 |
ISO,ANSI,DIN,JIS |
|
|
圖形 |
支承率曲線，粗糙度輪廓，直接輪廓 |
|
|
濾波器 |
RC,PC-RC,Gauss,D-P |
|
|
取樣長度(lr) |
0.25,0.8,2.5mm |
|
|
評定長度（ln） |
Ln=lr×n n=1~5 |
|
|
傳感器 |
測量原理 |
位移式差動電感 |
|
觸針 |
天然金剛石，90錐角，5μm針尖半徑 |
|
|
測力 |
<4mN |
|
|
導頭 |
硬質合金，滑行方向半徑40mm |
|
|
滑行速度 |
lr=0.25, Vt=0.135mm/s |
|
|
lr=0.8, Vt=0. 5mm/s |
||
|
lr=2. 5, Vt=1mm/s |
||
|
返回 Vt=1mm/s |
||
|
示值誤差 |
不大于±10% |
|
|
示值變動性 |
不大于6% |
|
|
電源 |
內置鋰離子充電電池，用DC5V,800mA充電器充電 |
|
|
外形尺寸 |
158x63.5x46mm |
|
|
重量 |
約300g |
|
|
工作環境 |
溫度：- 20℃ ~ 40℃ 濕度：< 90% RH |
|
|
儲存運輸環境 |
溫度：- 40℃ ~ 60℃ 濕度：< 90% RH |
|
|
參 數 |
顯 示 范 圍 |
|
Ra,Rq |
0.005μm ~ 16μm |
|
Rz,R3z,Ry,Rt,Rp,Rm |
0.02μm ~ 160μm |
|
Sk |
0 ~ 100% |
|
S,Sm |
1mm |
|
tp |
0 ~ 100%
|
